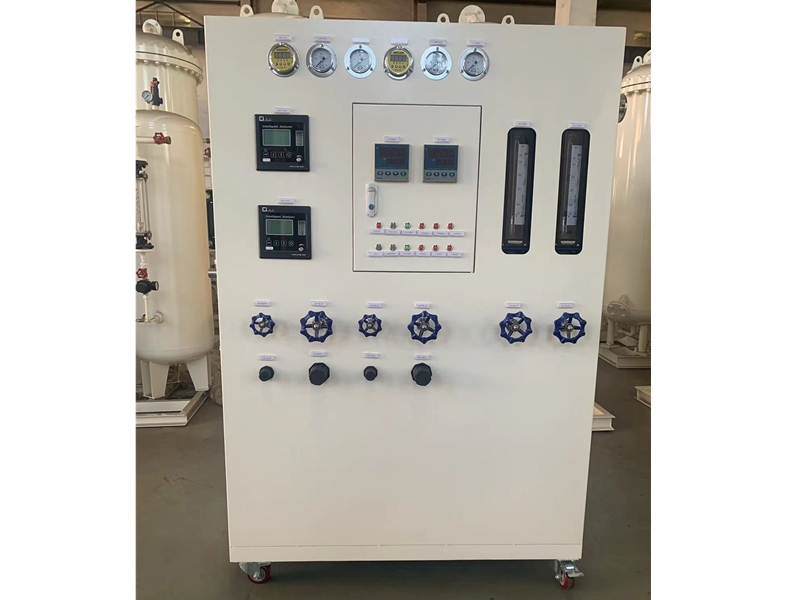

自動控制型制氮配比裝置

自動控制型制氮配比裝置裝置特點: 1、氫氣分析儀:選用高精度氫氣分析儀,測量精確,可靠性高,反應迅速。此氫氣分析儀帶4~20mA信號輸出。 2、PID控制器:選用日本SHIMANDEN產PID控制器,控制精度高,能迅速將獲得的信號與設定值對比,并快速發出指令,保證控制的準確度和

點擊獲取免費方案報價 咨詢/選型熱線:
15862526830
0512-66255882
產品詳情 相關產品

一、流程概述


    氮氣氫氣配比裝置主要采用控制加氫或加氮的流量來達到氫氣氮氣按一定比例混合的目的。一般情況下,是控制含量較少的氣體的流量, 一臺氮氣氫氣配比裝置主要由氮氣流量計、氫氣流量計、氫氣分析儀、PID控制器、流量調節閥、壓力表、混合罐、機箱等組成。

二、原理說明

氫氣分析儀測量得到混合罐內的氫氣含量,氫氣分析儀將所測得的含量轉換成420mA信號,傳送給PID控制器,PID控制器將此信號轉換成機械信號向流量調節閥發出動作指令,指揮流量調節閥的開度大小,流量調節閥的開度大小決定了混合罐內的氫氣含量,在不斷調節中,從而達到氫氣氮氣按一定比例混合的目的。


三、裝置特點
    1、氫氣分析儀:選用高精度氫氣分析儀,測量精確,可靠性高,反應迅速。此氫氣分析儀帶420mA信號輸出。



2、PID控制器:選用日本SHIMANDEN產PID控制器,控制精度高,能迅速將獲得的信號與設定值對比,并快速發出指令,保證控制的準確度和精度。同時快速的反應能保證氫氣含量的穩定。



3、流量控制閥:選用高靈敏度調節閥,閥門動作幅度小,不會出現急開急關的情況,能很好控制氫氣的供給量,從而保證氫氣含量的穩定性。


4、設備整體箱式結構,方便安裝,節省空間。



5PID控制主要是基于含量設定值與含量實際值的差別來實現控制的。當實際值低于設定值時,PID指揮調節閥開大流量,當實際值高于設定值時,PID指揮調節關小流量,如此不斷往復,最終達到平衡,即設定值與實際值的統一。

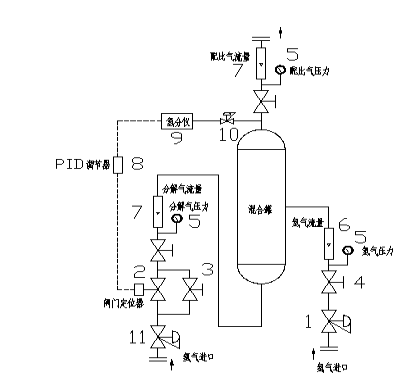

四、工藝流程圖:

自動控制型制氮配比裝置(圖1)

相關產品

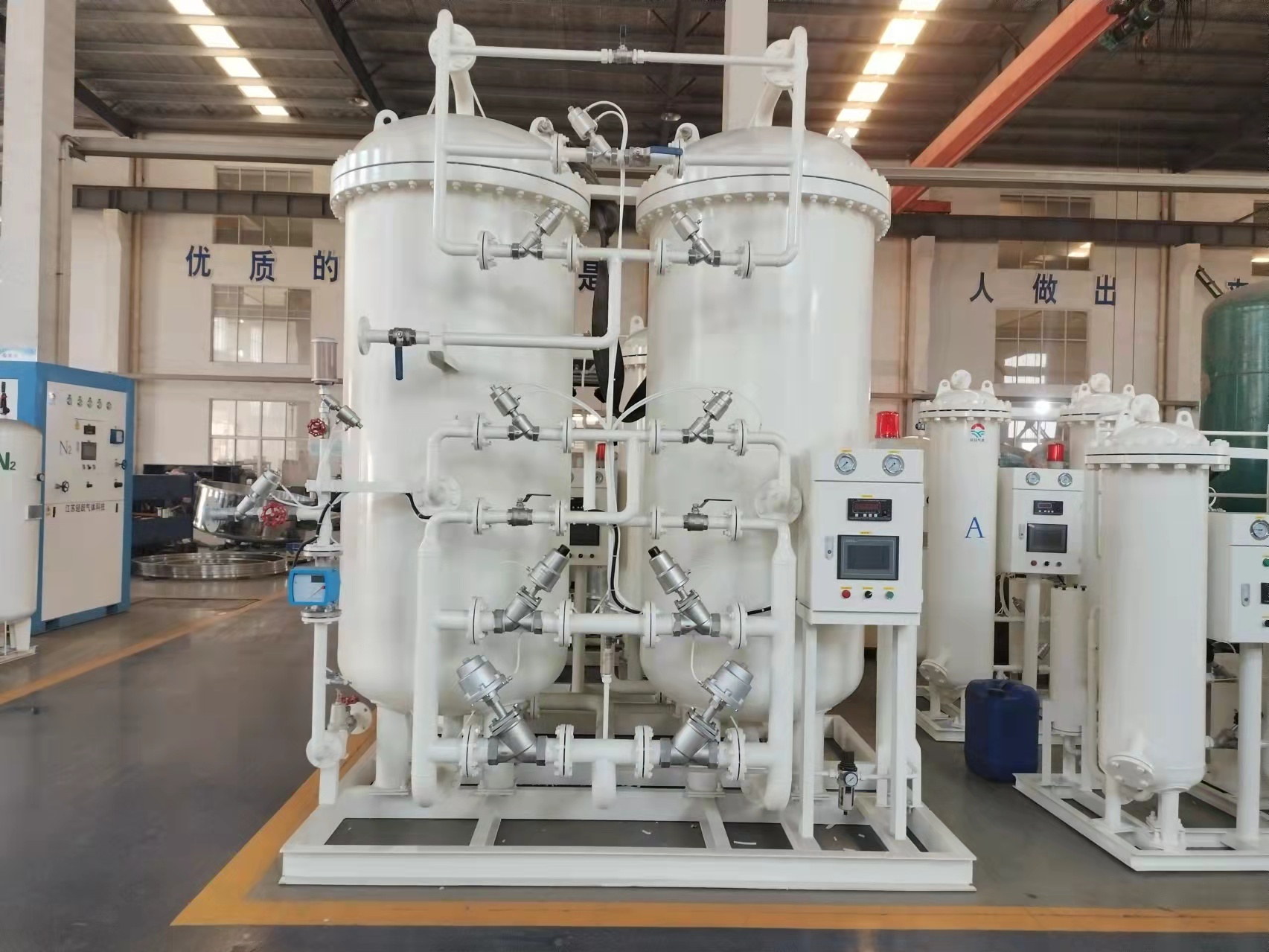

激光切割行業PSA制氮機

變壓吸附(簡稱PSA)制氮機是一種安全、方便、節能的現場直接制取氮氣方法。壓縮空...

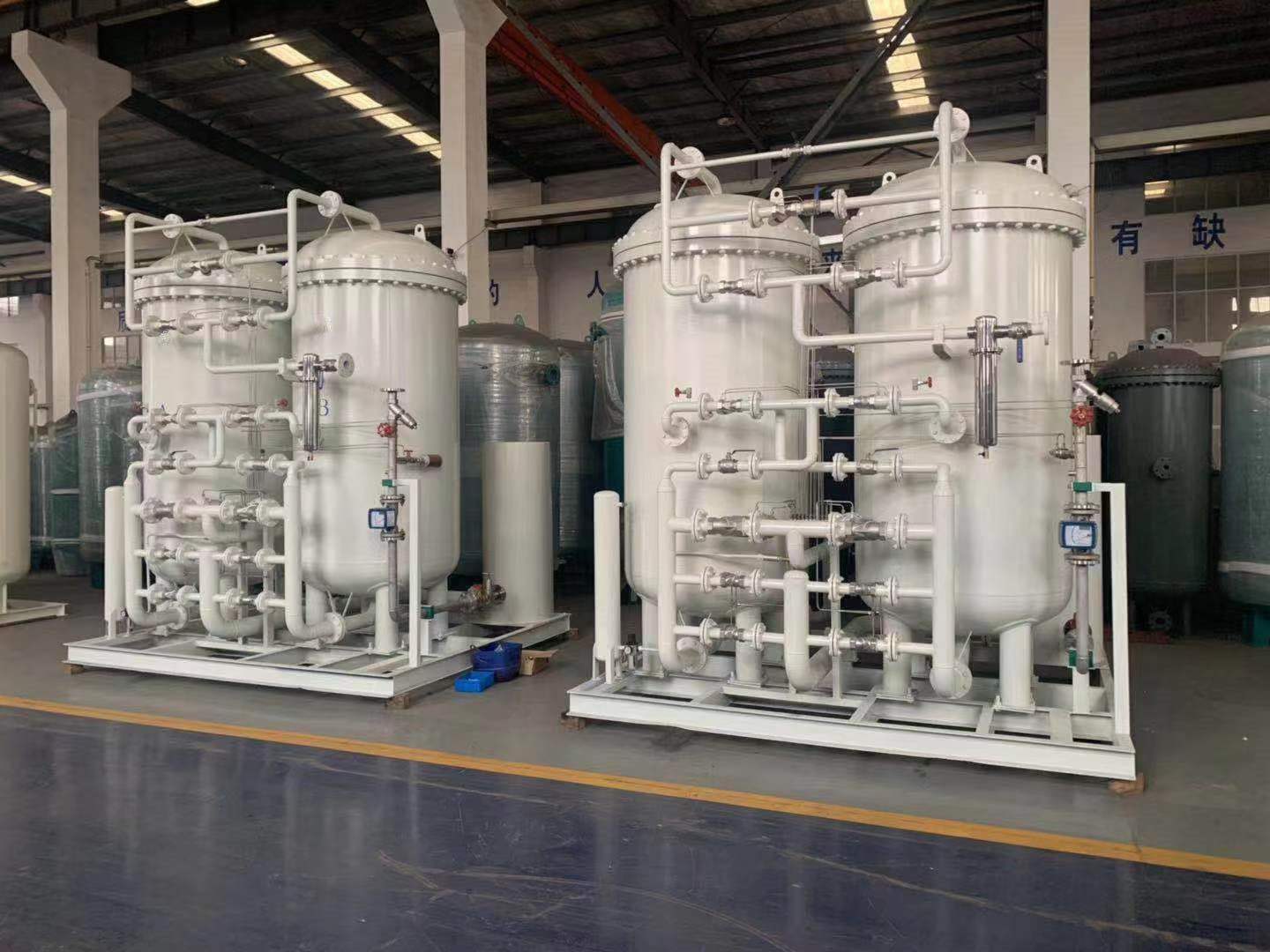

電子元器件SMT行業制氮機

變壓吸附(簡稱PSA)制氮機是一種安全、方便、節能的現場直接制取氮氣方法。壓縮空...

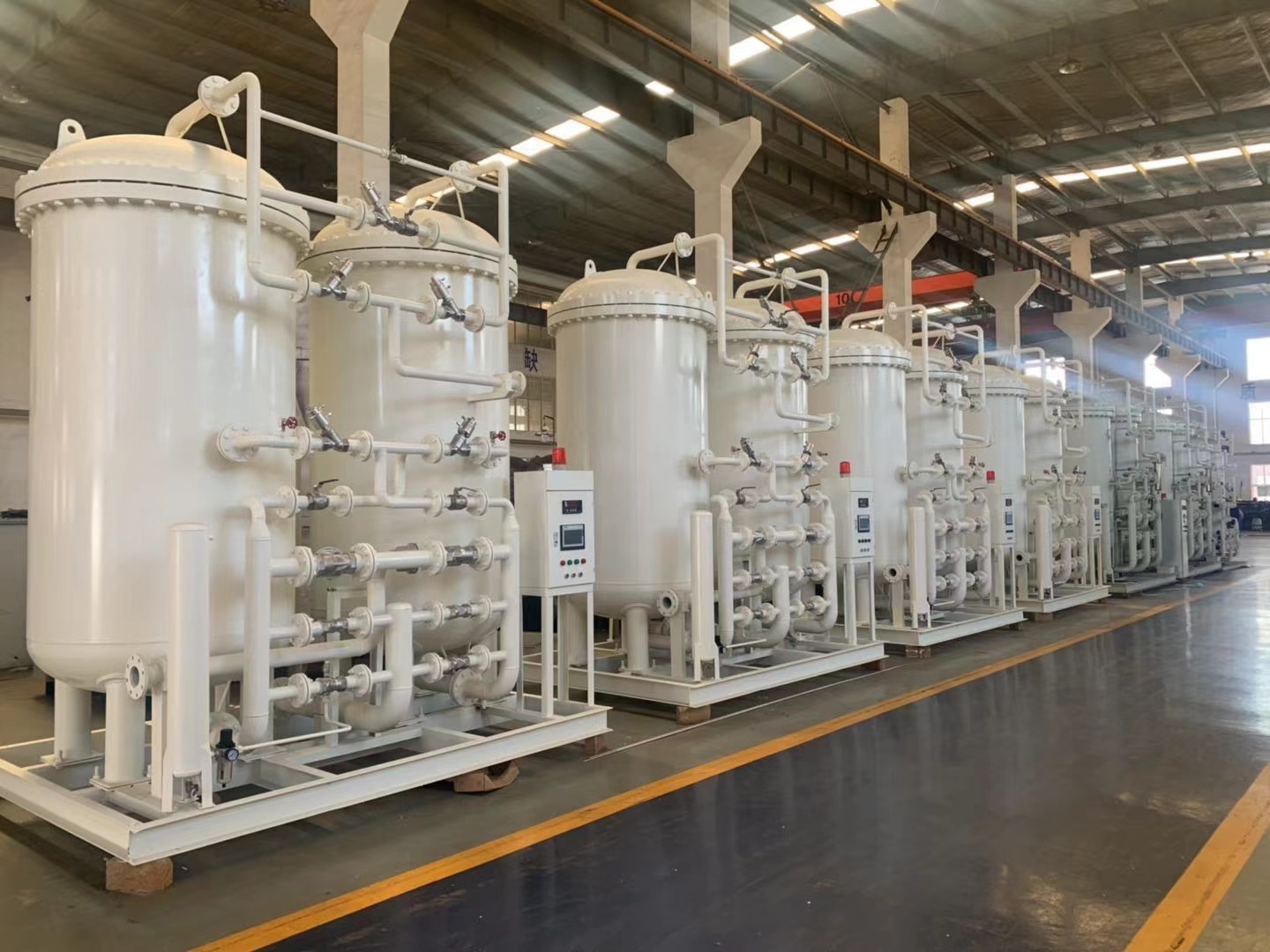

熱處理退火行業制氮機

變壓吸附制氮機(簡稱PSA制氮機)是按變壓吸附技術設計、制造的氮氣發生設備。是以...

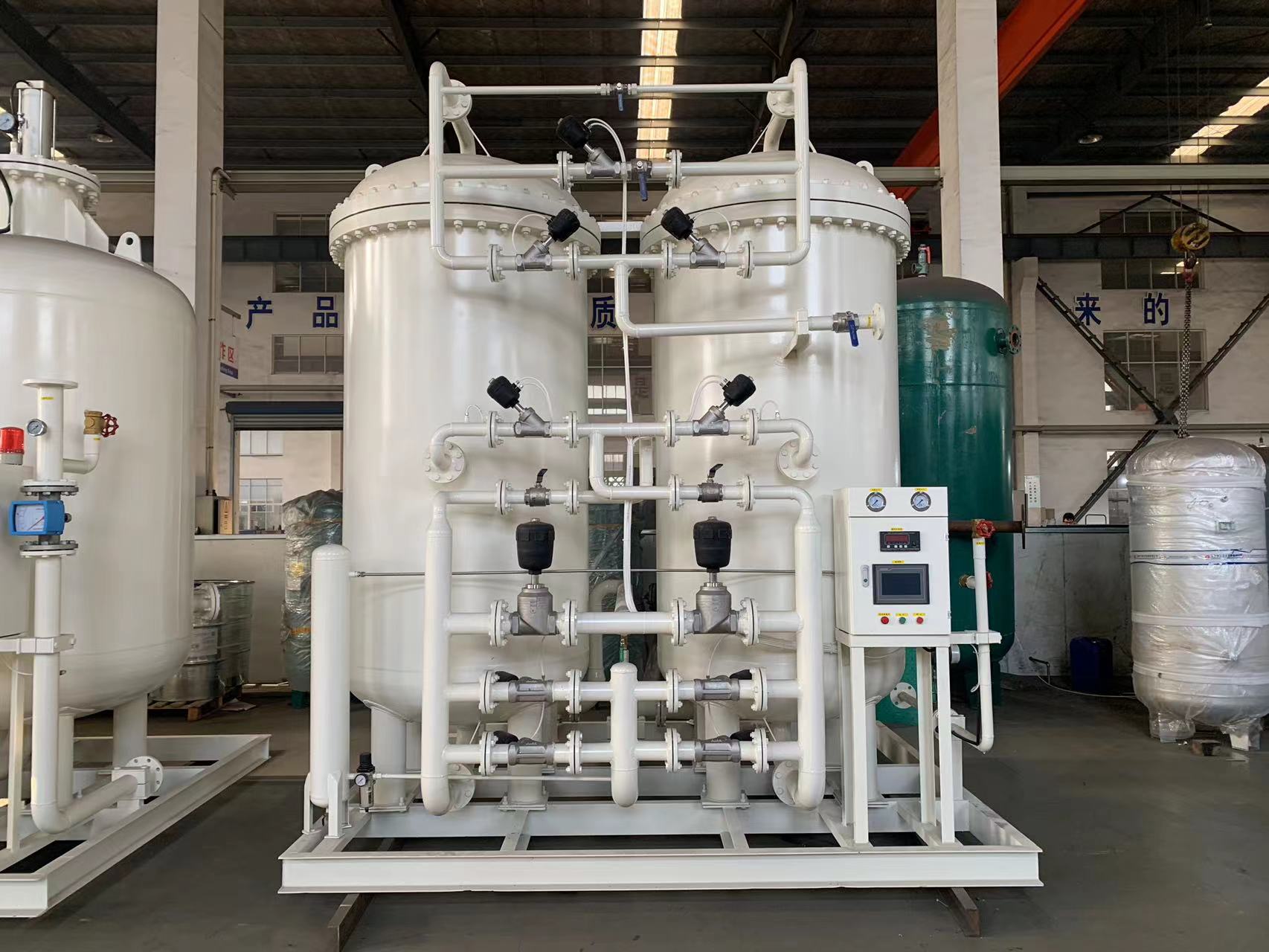

石油煤礦行業制氮機
